輸出電壓 |
用途 |
工作頻率 |
試驗電壓 |
試驗時間 |
|
100kV |
35kV電纜 |
30～300Hz |
≤52kV |
60min |
|
150kV |
110kV電纜 |
30～300Hz |
≤128kV |
60min |
|
200kV |
110kV變壓器線端 220kV主變中性點 |
45～65Hz |
≤160kV |
1min |
|
250kV |
220kV電纜 |
30～300Hz |
≤216kV |
60min |
|
300kV |
110kV斷路器/PT/CT等 |
30～300Hz |
≤265kV |
1min |
|
500kV |
220kV斷路器/PT/CT等 |
30～300Hz |
≤495kV |
1min |

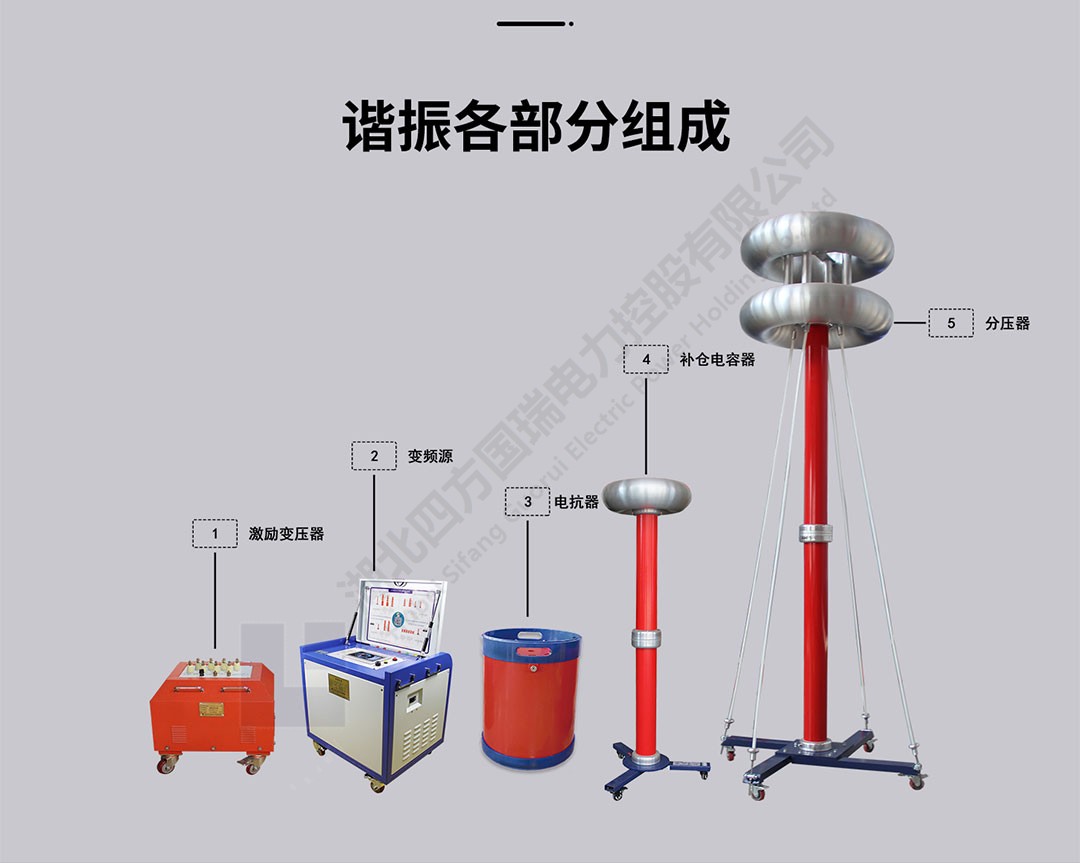

串聯諧振裝置配置參數
|
序號 |
設備名稱 |
型號及規格 |
數量 |
|
1 |

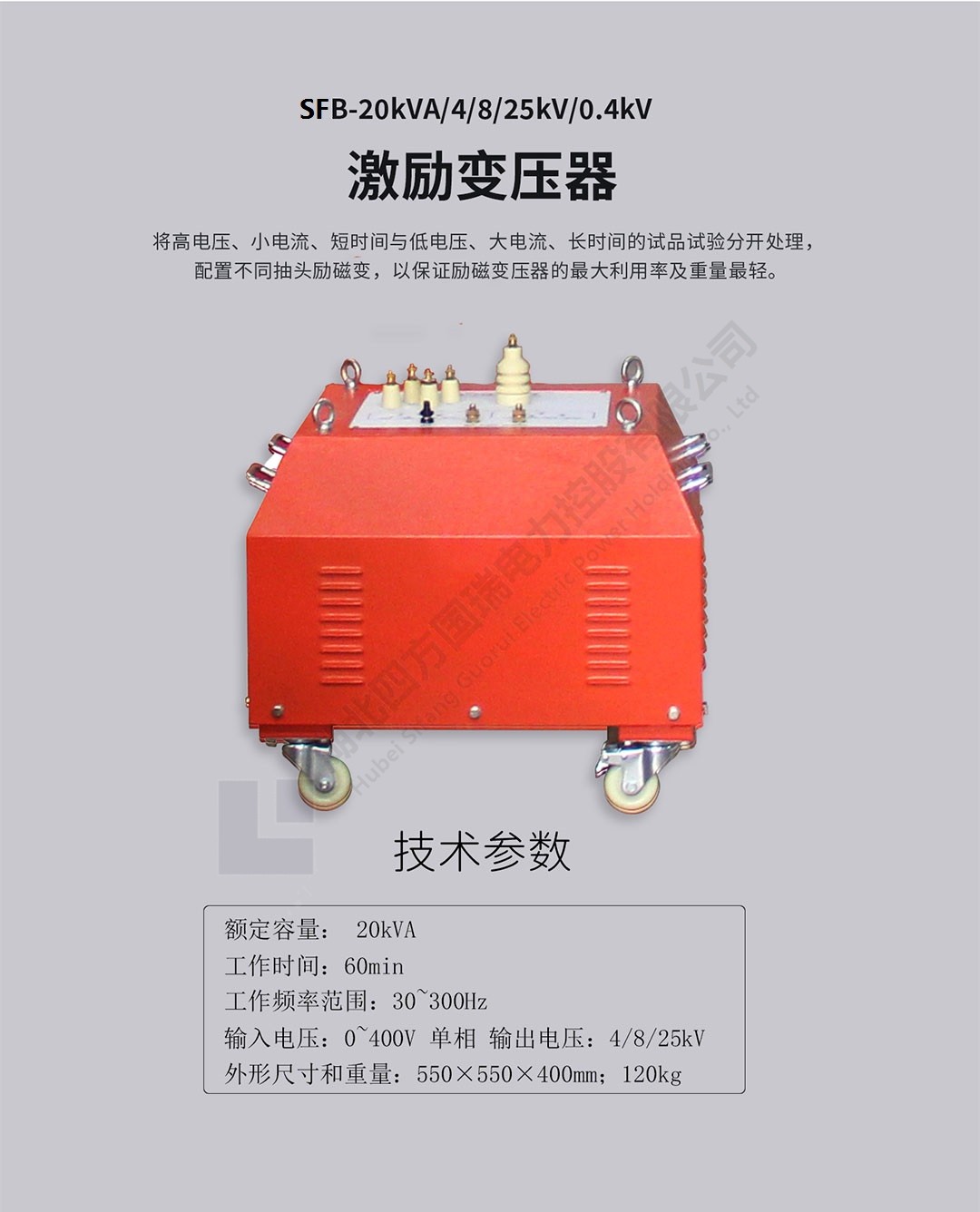

激勵變壓器 |
SFJL-F-20kVA/4/8/25kV/0.4kV |
2臺 |
|
2 |

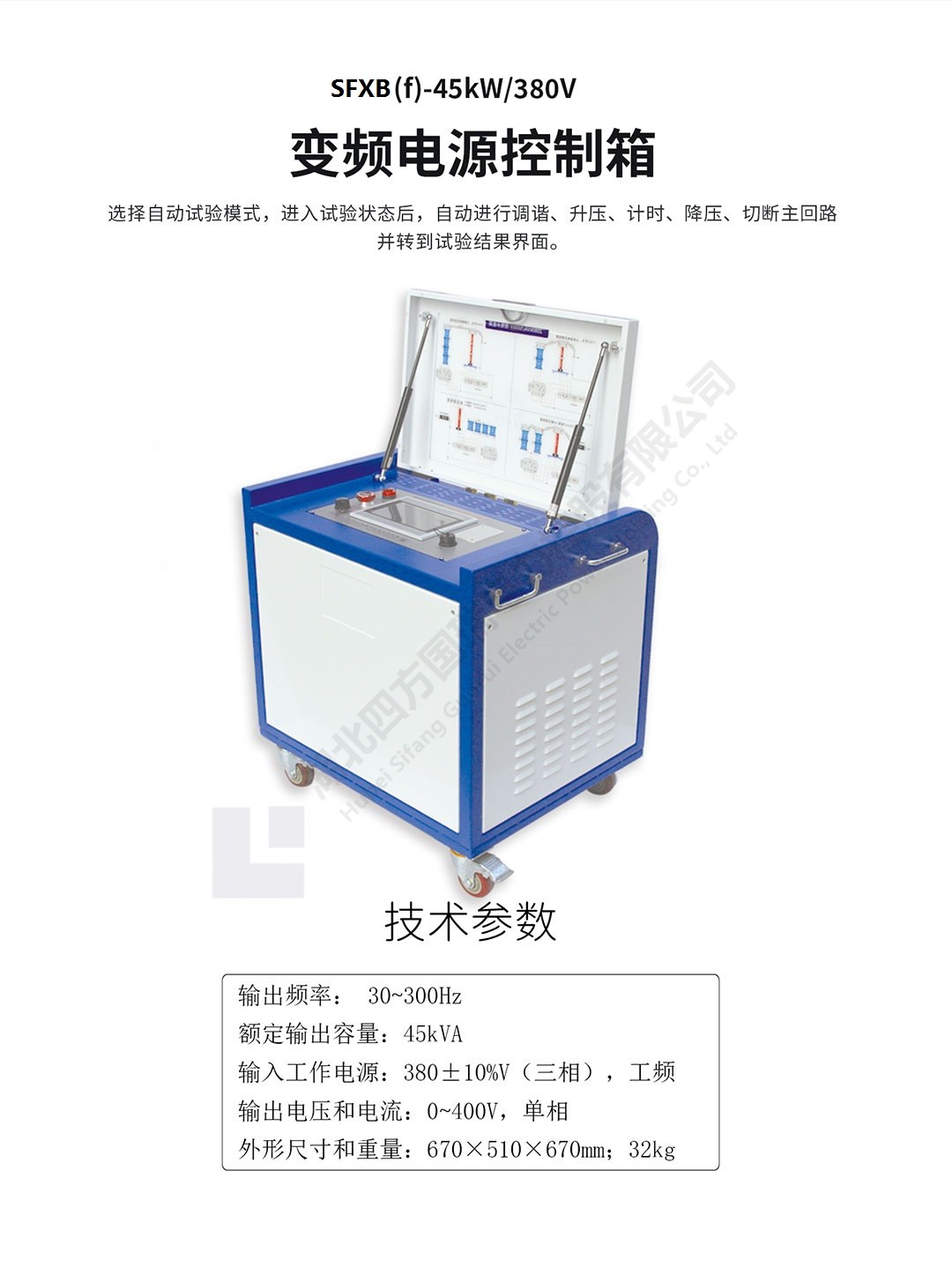

變頻電源 |
SFBP-F-45kW/380V |
1臺 |
|
3 |

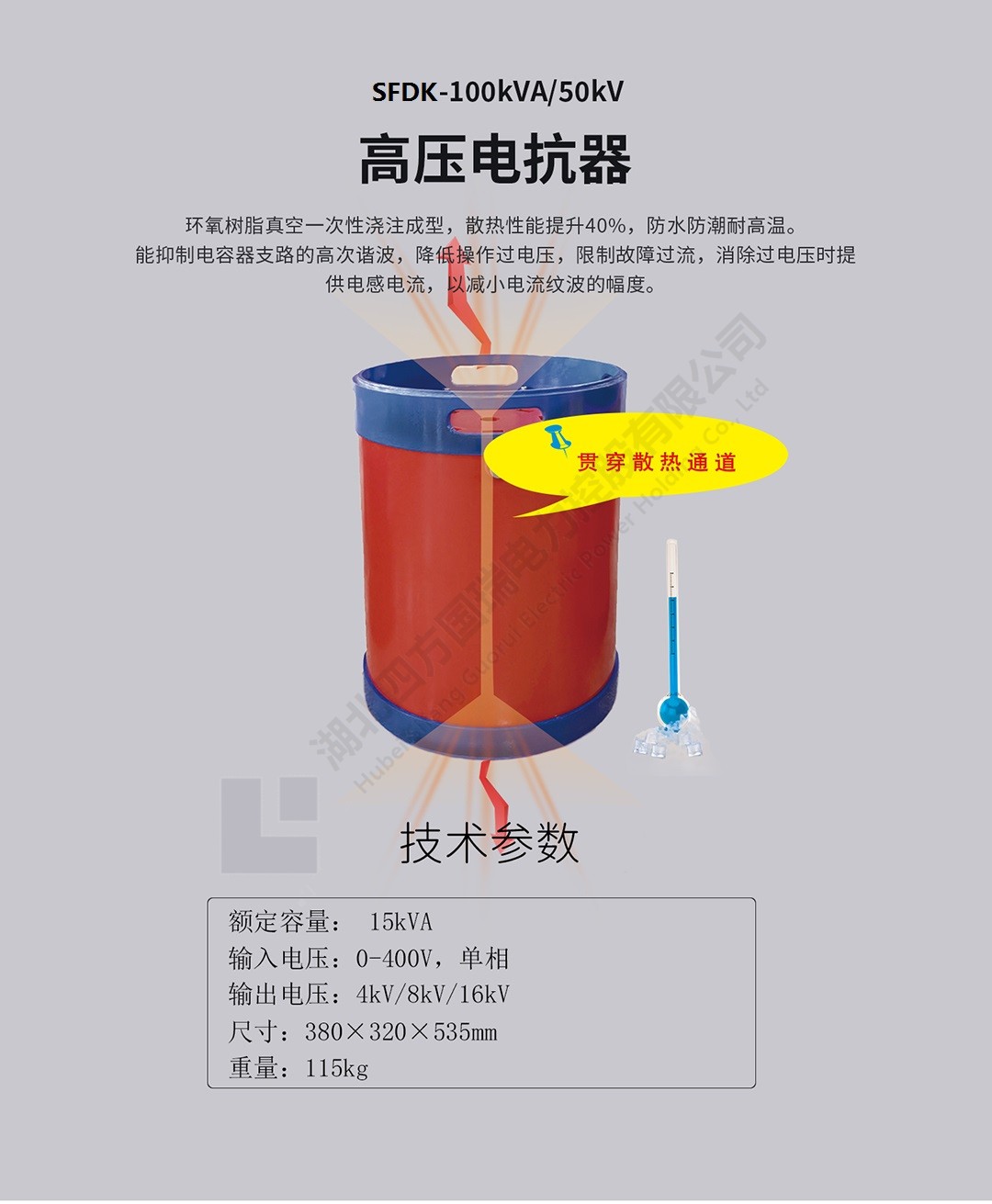

高壓電抗器 |
SFDK-100kVA/50kV |
10節 |
|
4 |
電容分壓器 |
SFFC-500kV/1000pF |
1套 |
|
5 |
補償電容器 |
SFBC-160kV/5000pF |
1套 |
|

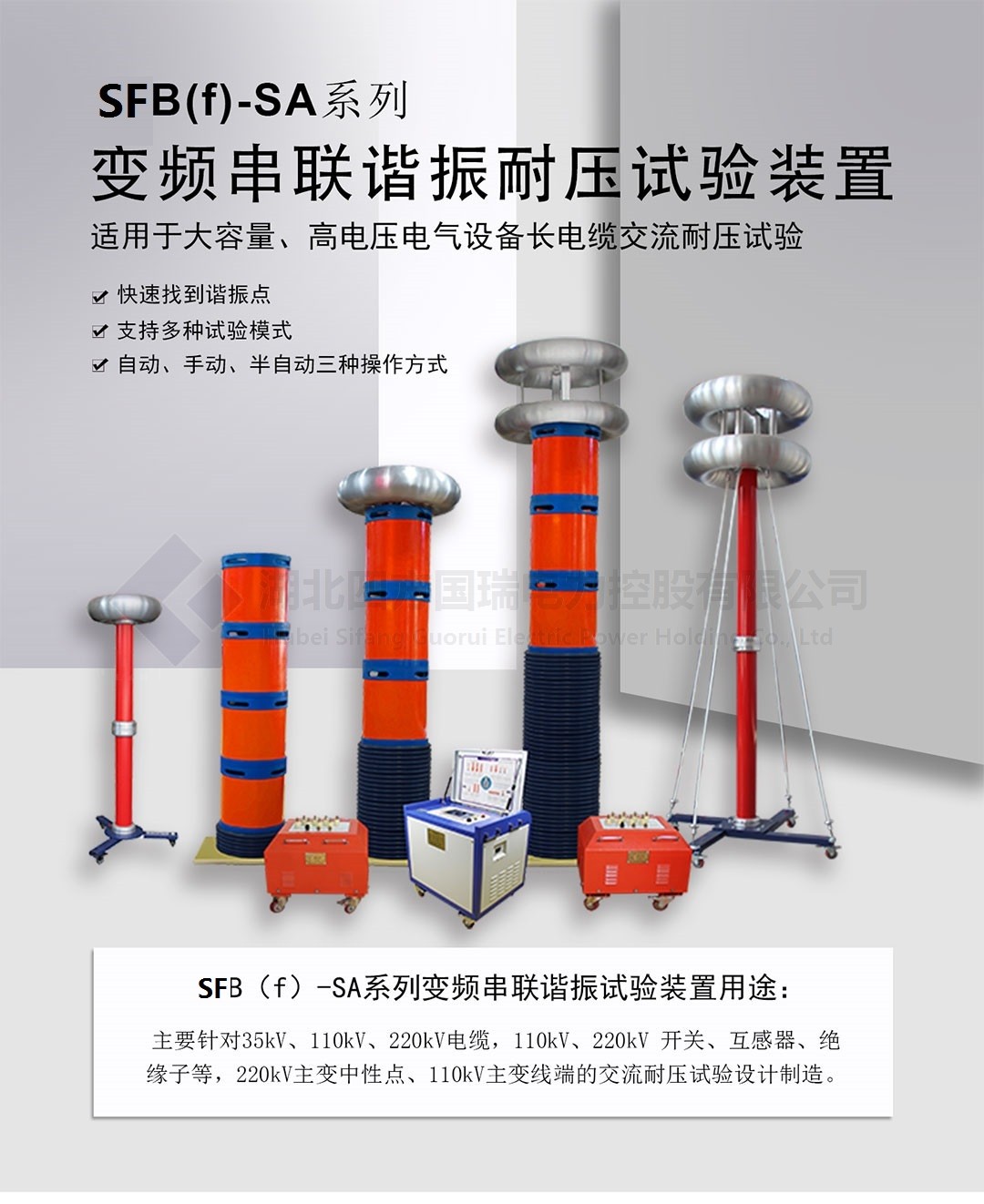

SFB(f)-SA系列用途 |
|||
|
110kV/630mm2電纜2km 220kV系統 |
|||
